Perfis Dobrados UDC/UDE

Perfis Dobrados UDC/UDE

Descrição

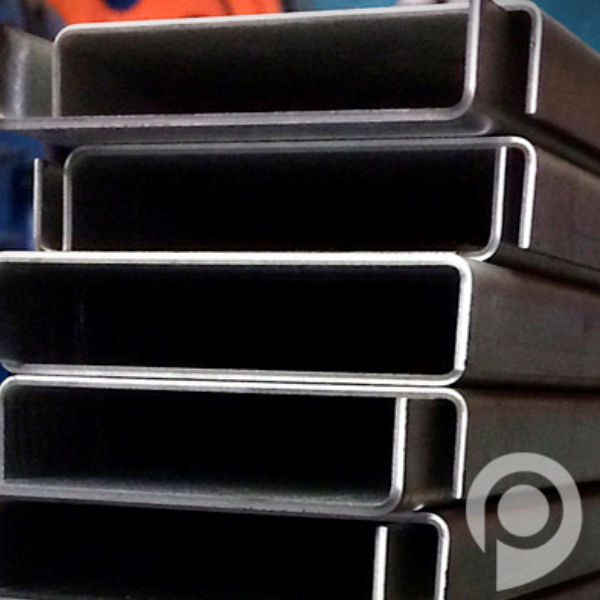

Os perfis U simples e enrijecidos, também conhecidos como chapa dobrada, são elaborados a partir de aço carbono SAE 1008/1012, bem como em aço patinável (SAC/COR), produzidos de acordo com a norma ABNT NBR 6355 e conformados à frio em modernos equipamentos, garantindo assim, integridade dimensional e acabamento perfeito.



Para Aplicações nas quais são requeridas resistência e leveza de estrutura , construção em geral, serralheria e outras aplicações indústriais.

Os perfis U simples e enrijecidos são elaborados a partir de aço-carbono SAE 1008/1012, bem como em aço patinável (SAC/ COR), produzidos de acordo com a norma ABNT NBR 6355 e conformados à frio em modernos equipamentos, garantindo assim, integridade dimensional e acabamento perfeito.



TABELA VIGA U SIMPLES

Dimensão S P Jx Wx ix ey Jy Wy iy
h B e=r cm2 kg/m cm4 cm3 cm cm cm4 cm3 cm
mm mm mm
50 25 2,00 1,75 1,38 6,66 2,60 1,94 0,71 1,07 0,60 0,78
2,25 2,07 1,62 7,70 3,00 1,92 0,73 1,26 0,71 0,77
2,65 2,38 1,86 8,66 3,40 1,90 0,75 1,43 0,82 0,77
3,00 2,67 2,10 9,55 3,80 1,88 0,77 1,59 0,92 0,77
75 38 2,00 2,80 2,20 25,10 6,60 2,99 1,12 4,55 1,58 1,27
2,25 3,32 2,61 29,43 7,80 2,97 1,14 5,37 1,88 1,27
2,65 3,84 3,01 33,56 8,90 2,95 1,16 6,15 2,17 1,26
3,00 4,35 3,41 37,49 9,90 2,93 1,18 6,91 2,45 1,26
4,75 6,48 5,09 52,75 14,00 2,85 1,27 10,00 3,66 1,24
100 40 2,00 3,27 2,57 49,01 9,80 3,86 0,97 4,99 1,65 1,23
2,25 3,89 3,06 57,67 11,50 3,84 0,99 5,89 1,96 1,22
2,65 4,51 3,54 65,99 13,10 3,82 1,01 6,76 2,26 1,22
3,00 5,11 4,01 73,99 14,70 3,80 1,03 7,61 2,56 1,22
4,75 7,67 6,02 105,90 21,10 3,71 1,11 11,09 3,84 1,20
100 50 2,00 3,65 2,87 58,15 11,60 3,98 1,34 9,24 2,52 1,58
2,25 4,35 3,41 68,55 13,70 3,96 1,36 10,94 3,00 1,58
2,65 5,04 3,95 78,60 15,70 3,94 1,38 12,59 3,48 1,58
3,00 5,71 4,48 88,29 17,60 3,92 1,40 14,20 3,94 1,57
4,75 8,63 6,77 127,50 25,40 3,84 1,48 20,89 5,84 1,55
127 50 2,00 4,17 3,27 101,30 15,90 4,92 1,19 9,94 2,61 1,54
2,25 4,97 3,90 119,60 18,80 4,90 1,20 11,78 3,10 1,53
2,65 5,76 4,52 137,50 21,60 4,88 1,22 13,57 3,59 1,53
3,00 6,53 5,13 154,80 24,30 4,86 1,24 15,32 4,08 1,53
4,75 9,91 7,78 225,90 35,50 4,77 1,32 22,66 6,16 1,51
150 50 2,00 4,60 3,61 149,90 19,90 5,70 1,08 10,42 2,66 1,50
2,25 5,49 4,31 177,40 23,60 5,68 1,10 12,35 3,17 1,49
2,65 6,37 5,00 204,10 27,20 5,65 1,12 14,24 3,67 1,49
3,00 7,23 5,68 230,10 30,60 5,63 1,13 16,08 4,16 1,49
4,75 11,01 8,64 338,00 45,00 5,54 1,21 23,84 6,30 1,47
200 50 2,00 5,55 4,39 299,30 29,90 7,33 0,91 11,20 2,74 1,41
2,25 6,63 5,20 354,90 35,40 7,31 0,93 13,28 3,26 1,41
2,65 7,70 6,04 409,30 40,90 7,28 0,95 15,32 3,78 1,41
3,00 8,75 6,87 462,40 46,20 7,26 0,96 17,31 4,29 1,40
4,75 13,39 10,51 686,20 68,60 7,15 1,04 25,76 6,51 1,38

TABELA VIGA U ENRIJECIDO

Dimensão S P Jx Wx ix ey Jy Wy iy
h B d e=r cm2 kg/m cm4 cm3 cm cm cm4 cm3 cm
mm mm mm mm
50 25 10 2,00 2,00 1,57 7,40 2,96 1,92 0,92 1,68 1,06 0,92
2,25 2,33 1,83 8,40 3,36 1,90 0,92 1,87 1,18 0,90
2,65 2,64 2,07 9,28 3,71 1,88 0,91 2,02 1,28 0,88
3,00 2,92 2,30 10,04 4,01 1,85 0,91 2,15 1,35 0,86
75 40 15 2,00 3,23 2,54 28,46 7,59 2,97 1,50 7,43 2,97 1,52
2,25 3,81 2,99 33,01 8,80 2,94 1,49 8,52 3,40 1,50
2,65 4,37 3,43 37,25 9,93 2,92 1,49 9,50 3,78 1,48
3,00 4,90 3,85 41,18 10,98 2,90 1,48 10,38 4,13 1,46
100 50 17 2,00 4,16 3,27 66,05 13,20 3,98 1,78 14,87 4,61 1,89
2,25 4,93 3,87 77,21 15,44 3,96 1,77 17,21 5,33 1,87
2,65 5,67 4,45 87,80 17,56 3,94 1,77 19,36 5,99 1,85
3,00 6,39 5,02 97,83 19,57 3,91 1,76 21,35 6,59 1,83
127 50 17 2,00 4,68 3,67 115,45 18,18 4,97 1,59 16,17 4,74 1,86
2,25 5,54 4,35 135,33 21,31 4,94 1,59 18,71 5,48 1,84
2,65 6,39 5,01 154,31 24,30 4,92 1,58 21,07 6,17 1,82
3,00 7,21 5,66 172,40 27,15 4,89 1,58 23,24 6,79 1,80
150 60 20 2,00 5,61 4,40 195,38 26,05 5,90 1,92 28,36 6,95 2,25
2,25 6,66 5,23 229,93 30,66 5,88 1,91 33,03 8,08 2,23
2,65 7,69 6,04 263,19 35,09 5,85 1,91 37,42 9,15 2,21
3,00 8,70 6,83 295,19 39,36 5,82 1,91 41,53 10,14 2,18
200 75 25 2,65 10,08 7,92 614,20 61,42 7,80 2,32 77,80 15,02 2,78
3,00 11,44 8,98 691,93 69,19 7,78 2,32 86,90 16,76 2,76
3,35 12,76 10,02 766,84 76,68 7,75 2,31 95,46 18,40 2,73
3,75 14,07 11,04 839,21 83,92 7,72 2,31 103,55 19,94 2,71
4,25 15,35 12,05 909,31 90,93 7,70 2,30 111,20 21,40 2,69
4,75 17,26 13,55 1012,80 101,28 7,66 2,30 123,17 23,67 2,67
SOLICITAR ORÇAMENTO
